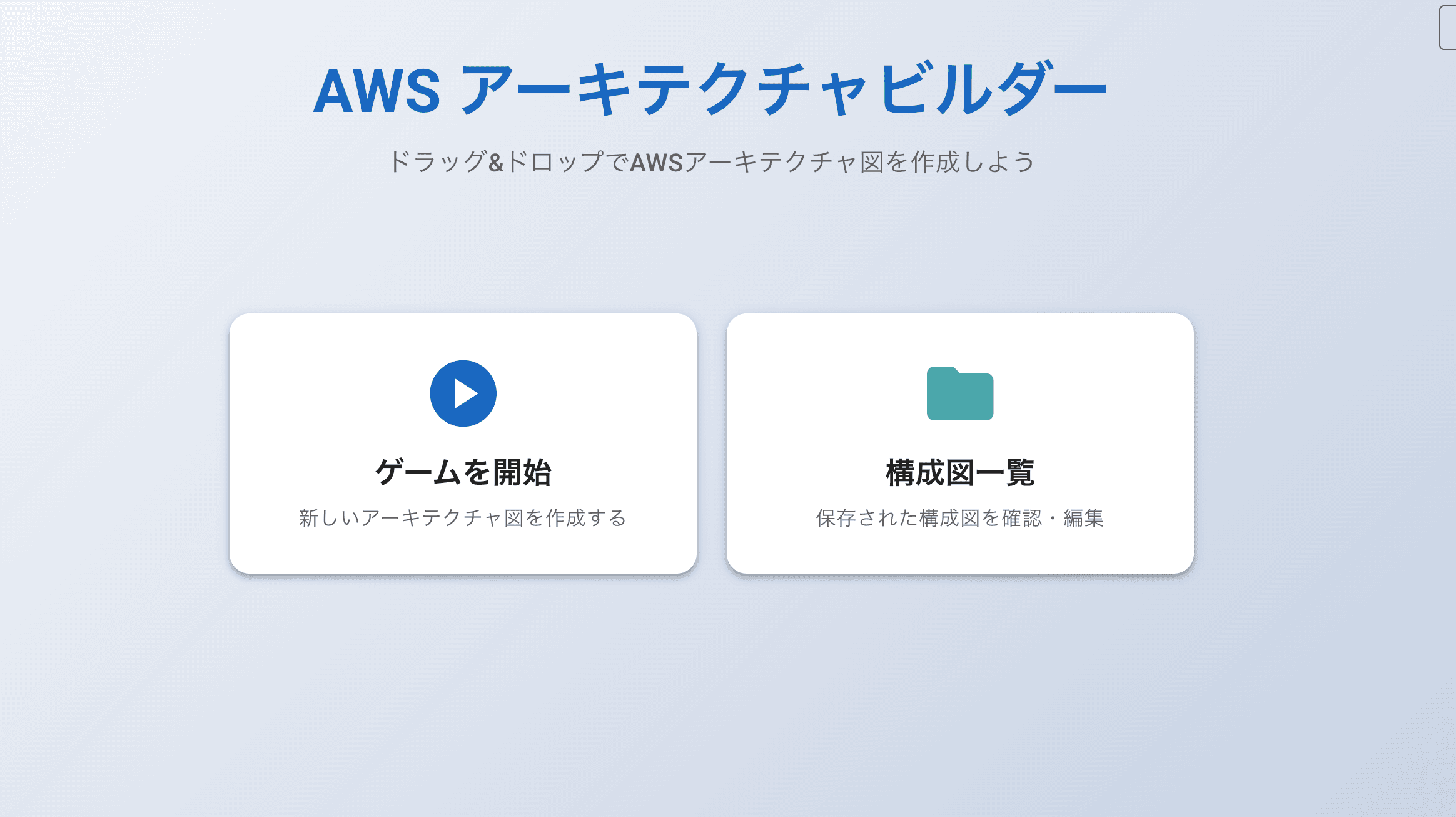

AWSアーキテクチャビルダー

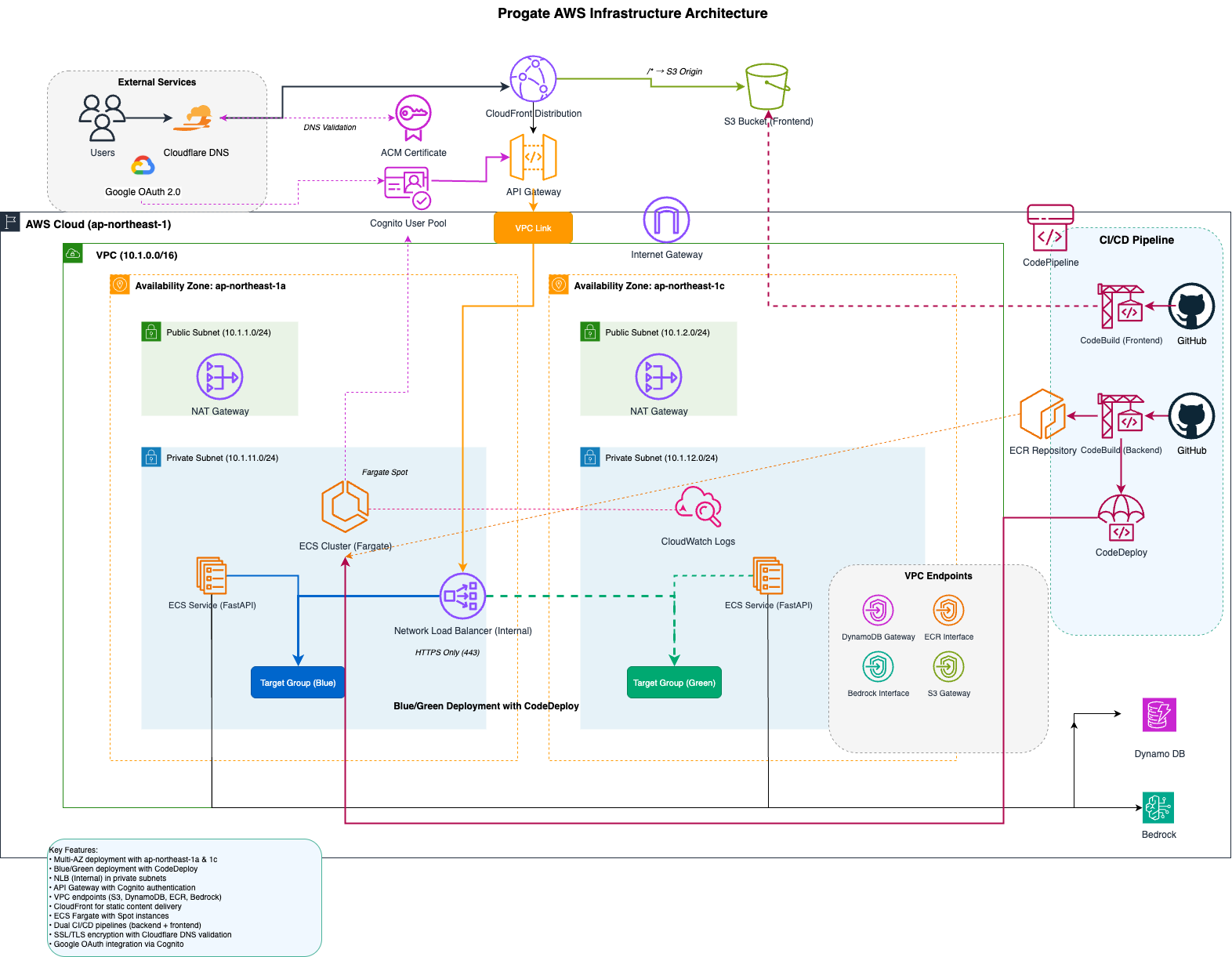

アーキテクチャ図

インフラ担当のthirdlfです。 普段全くインフラを触っておらず、AWSやIaC(Terraform)に関する知識もほとんどなかったんですが、AWSの環境を無制限に使えるということで、こんな構成作れたらいいなって思いを形にしました。

IaC化したいなと思い、全てのリソースをTerraformで作成しています。 これにより、CodeConnectionsやGoogle OAuthの設定以外全て自動で準備されます。

インフラのリポジトリです(間違えてtfstateをコミットしてしまったせいで、mainブランチ一回消してます)

https://github.com/object-t/progate-aws-infra

また、このアーキテクチャ図はdrawioを使い、Claudeに協力してもらいながら書きました。

CI/CD

Code Pipelineを使い、GitHubの特定のブランチが更新されたら自動でBuild、Deployまで走るようになっています。

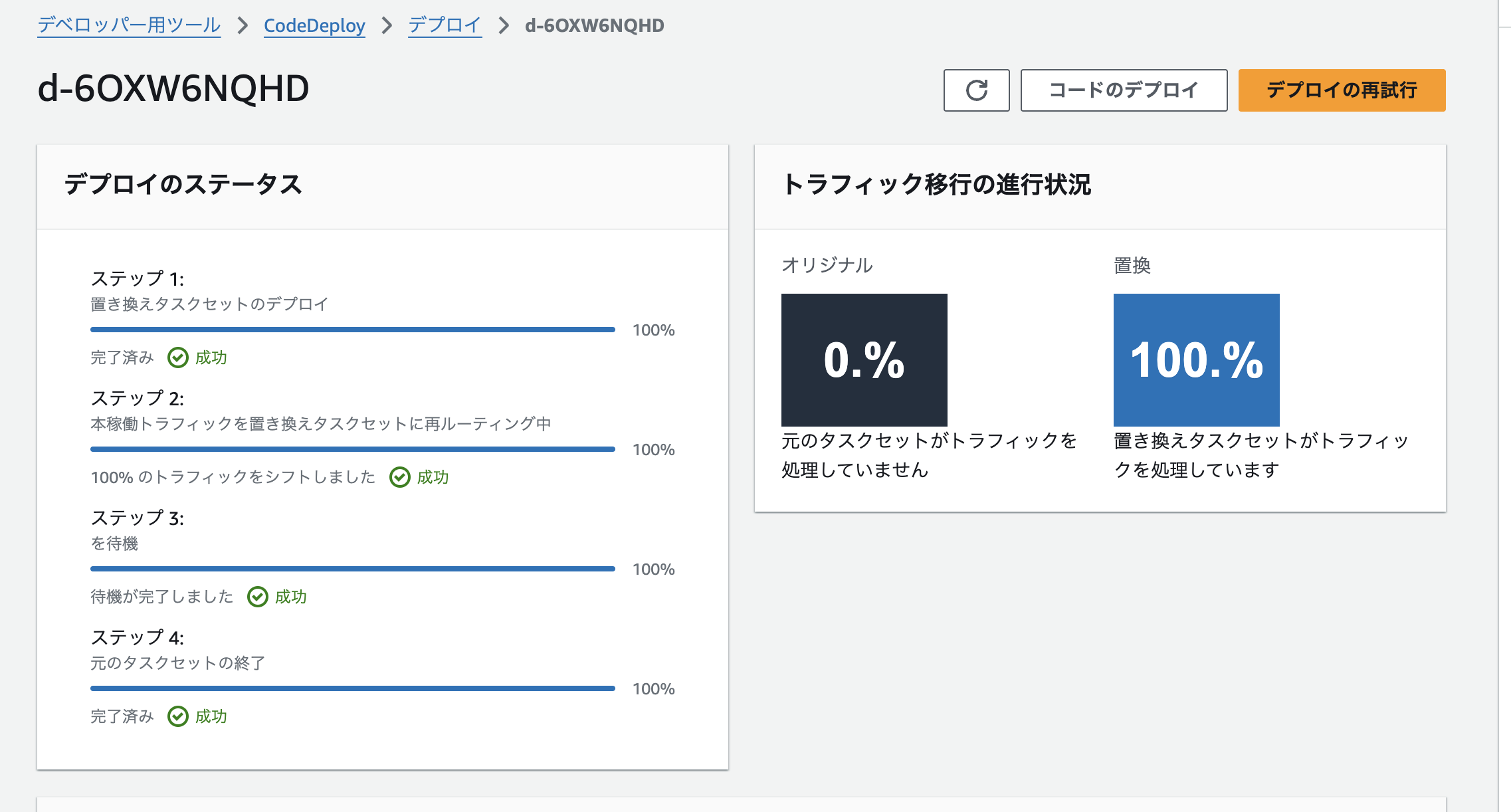

デプロイ戦略としては、Blue/Green Deploymentを採用しているためシームレスに旧環境と新環境を切り替えることができています。 もし、デプロイ中にエラーが出た場合は、自動で旧環境に戻るようになっているため安心・安全ですね。

この画面、大好き！！🫰

認証、認証

フロント側で、Amplifyを使いログインしてもらい、Cognitoから返ってきたJWTをAPI Gatewayで検証しています。 また、VPC Linkを使うことで内部にロードバランサーを置くことができるため、限りなくセキュアになるように頑張ってみました！

フロントエンド

S3にある静的ファイルをCloudFront から配信しています。 CloudFrontからS3へのアクセス制限として、OACを採用しています。

バックエンド

FastAPIを、ECS on Fargateで動かしています。CodeBuild時にECRへImageがPushされるので、そこから引っ張ってきています。

インフラ以外の話

技術スタック

• バックエンド:
  • FastAPI
  • uv
• フロントエンド:
  • Vuetify
  • Vue.jsのUIライブラリー
• データベース:
  • DynamoDB
  • AWSが提供するフルマネージドのNoSQLデータベースサービス
• インフラ:
  • AWS
    • 使い放題
  • IaC
    • インフラストラクチャの構築や設定をコードで定義し、自動化
  • Terraform
    • IaCを実現するツール

自慢したいこと

• 普段PMしない人がPMをやったり、初心者がいるチーム構成で動くものを完成させて、デプロイまですることができた！
• DynamoDBを活用できた！
• ほぼ2徹で作業した！
• フロントとバックを繋げることができた！
• CI/CD、Terraform

苦労したこと

• DynamoDBを初めて使用したため、NoSQLの設計に苦戦した。
• Gitで頻繁にコンフリクトが発生し、その解消に時間がかかった。
• ハッカソンハウスの人口密度が高くて大変だった、、、
• 通信エラーの原因特定
• .env関係のエラー
• CORS、 CORS、 CORS、 CORS、 CORS

実装していきたい機能

• 作った構成図をIaCのコードとして出力できる機能

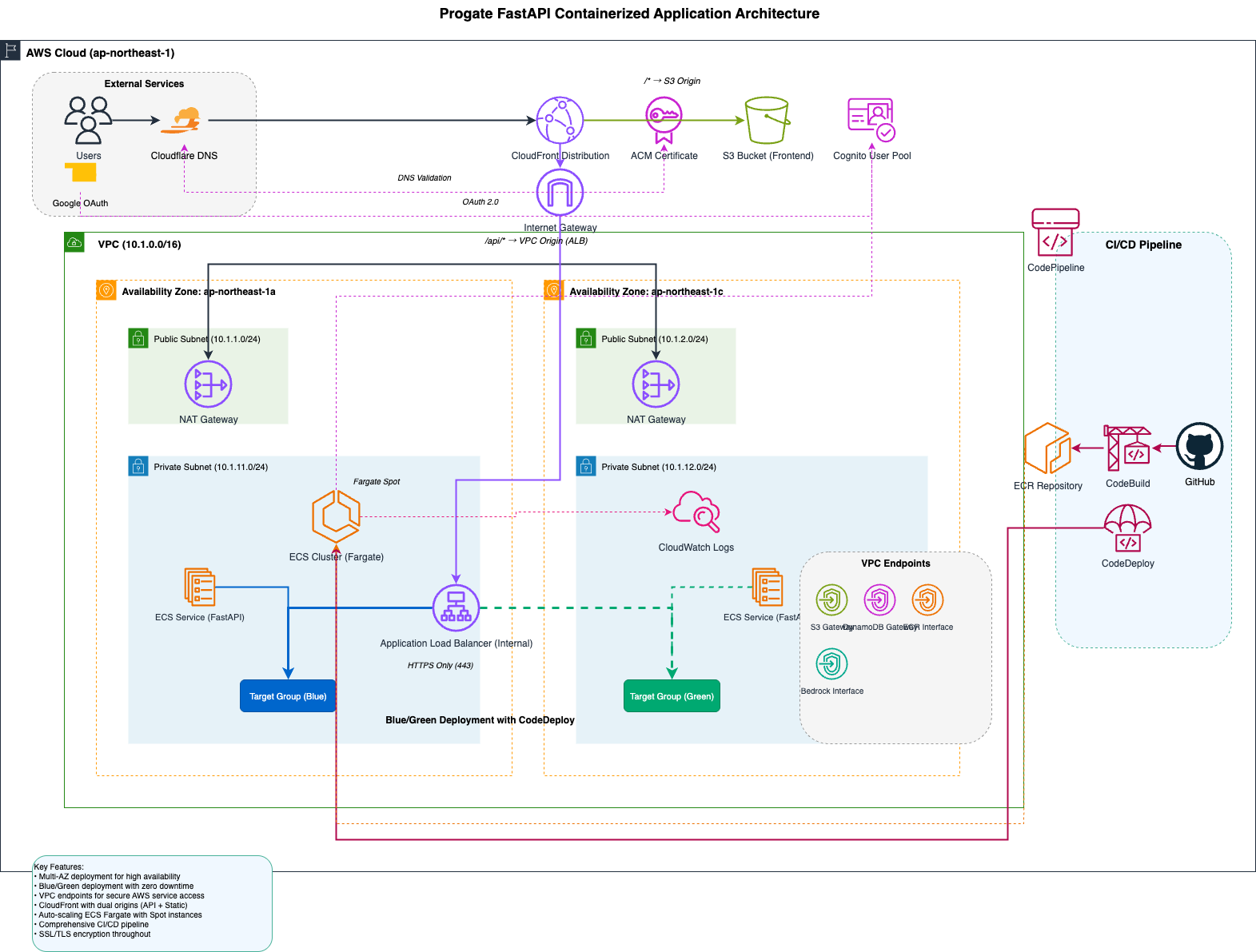

没になったアーキテクチャ図

内部ALB使いたくて、どうしようかなと考えてた時にCloud Front VPC Originsを使っていました。

AI活用

• アーキテクチャ図をClaudeに作成させた。
  • 現在のコードを分析→調査→計画→実装のフローで作成
• Amazon Q Developer活用してうまく爆速開発できました。by 初心者枠くらず
• アークテクチャをAIに評価
• MCP
  • AWS Documentation MCP Server
  • Terraform MCP Server
  • Brave Search API やりたいタスクによって、複数のMCPを使い分けたり、組み合わせていました。

実装におけるAI活用例

まず、現在のコードを分析 分析後、brave searchで実装例を検索。 AWS Document MCP + Brave Searchを使い実装計画を立案 Terraform MCPで、Terraformの書き方を調べながら実装する

という流れで開発を進めていました。

実装計画を立案してもらうことで、AIと自分の認識の齟齬を減らすことができました。また、信用度が高い情報を渡すことでエラーやハルシネーションを減らすことができました！

使用AWSサービス

AWSサービス一覧

ネットワーク & コンテンツ配信

• Amazon CloudFront
• AWS Certificate Manager (ACM)
• Amazon S3
• Amazon VPC (Virtual Private Cloud)
• NAT Gateway
• Internet Gateway
• Network Load Balancer (NLB)

コンピューティング & コンテナ

• Amazon ECS (Elastic Container Service)
• AWS Fargate

データベース

• Amazon DynamoDB

セキュリティ & ID

• Amazon Cognito
• AWS Secrets Manager
• VPC Endpoints

API

• Amazon API Gateway

CI/CD (DevOps)

• AWS CodePipeline
• AWS CodeBuild
• AWS CodeDeploy
• Amazon ECR (Elastic Container Registry)

モニタリング

• Amazon CloudWatch
